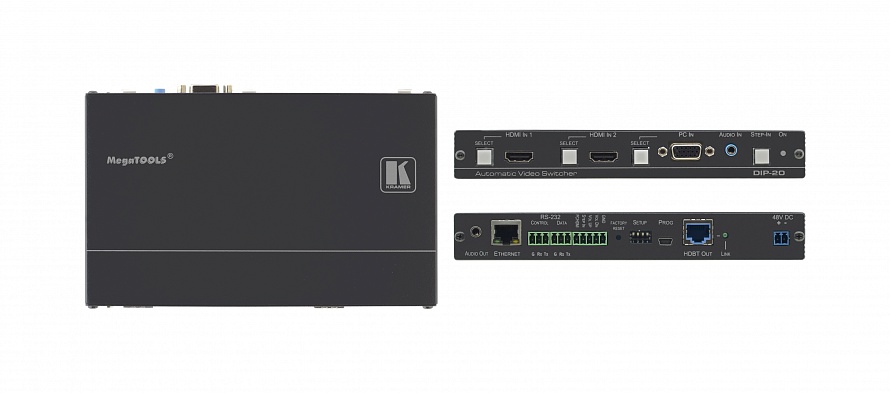

KRAMER DIP-20
 |
DIP-20 — передатчик сигналов HDMI, VGA, Ethernet, двунаправленного интерфейса RS-232 и небалансного стереофонического аудиосигнала по кабелю на витой паре по технологии HDBaseT с функцией дистанционного управления коммутатором по технологии Step-In. Функция позволяет отобразить подключенный к передатчику источник через коммутатор Step-In на основном дисплее. Передатчик осуществляет выделение и встраивание аудиосигнала в сигнал HDMI.
|
- максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/с на графический канал)
- поддержка разрешений до 4K (UltraHD)
- совместим с HDTV
- соответствие требованиям HDCP - работает с источниками, поддерживающими режим ретранслятора HDCP
- автоматическое переключение на активный вход - по наличию тактового сигнала видео
- автоматический выбор входа - по ручной установке или последнему подключенному входу
- автоматическое определение и встраивание аналогового аудиосигнала в сигнал HDMI
- технология Kramer I-EDIDProTMс интеллектуальным алгоритмом работы с блоком данных EDID для беспрепятственного соединения HDMI устройств
- технология Kramer компенсации АЧХ кабеля и перетактирования сигнала
- выделение стерео аудиосигнала из сигнала HDMI
- поддержка цифровых форматов аудиосигналов
- фиксация блока данных EDID
- репликация порта Ethernet 100BaseT при использовании совместимого приемника
- встроенные веб-страницы для настройки и управления прибором
- передача данных RS-232 при использовании совместимого приемника (дуплекс, поддержка TxD, RxD)
- дальность передачи сигнала в нормальном режиме до 100 м при разрешении 4K и до 130 м при разрешении 2K / 1080р 60 Гц (36 бит), в сверхдальнем режиме до 180 м при разрешении 1080р 60 Гц (24 бита) при использовании кабеля Kramer BC-HDGKat6а
- максимальная длина линии связи зависит от разрешения сигнала, характеристик источника и дисплея. Для достижения наилучших результатов рекомендуется использовать кабель Kramer BC-HDGKat6а. При использовании кабелей 6 категории других изготовителей указанные максимальные значения могут снижаться.
- рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
- функция дистанционного управления коммутатором по технологии Step-In кнопкой на передней панели передатчика или замыканием контактов
- поддержка технологии POE для питания совместимого приемника, требуется отдельный источник питания
- компактный корпус Kramer MegaTOOLS позволяет разместить два прибора рядом в стандартной 19'' стойке с помощью опционального адаптера RK-T2B
| Входы |
HDMI (2 вх.) VGA (1 вх.): разъем DB-15 стерео аудио (1 вх): разъем 3,5 мм |
|---|---|
| Выходы |
HDBaseT (1 вых.): разъем RJ45 стерео аудио (1 вых.): разъем 3,5 мм |
| Порты |
Ethernet (1 порт): разъем RJ45 RS-232 (2 порта): 3-конт. блок клемм программный (1 порт): разъем mini-USB |
| Управление |
Выбор источника Step-In регулировка громкости перезагрузка устройства |
| Поддержка стандартов |
HDMI: Deep Color, x.v.Color и 3D HDCP: режим ретрансляции соответствие HDBT. |
| Максимальный уровень выходного аудиосигнала | 3,1Vpp |
| Коэффициент нелинейных искажений (THD) | –75 dBu |
| Соотношение сигнал/шум (SNR) | 0,013 % |
| Поддерживаемые веб браузеры |
Windows 7 и выше: IE (32/64-бит) версия 11, Firefox версия 30, Chrome версия 35 MAC: Chrome версия 35, Firefox версия 27, Safari версия 7 Android OS: Chrome версия 35; iOS: Chrome версия 35, Safari версия |
| Дальность передачи сигнала |
нормальный режим: до 100 м @ 4K UHD 30 Гц нормальный режим: до 130 м @ 1080р 60 Гц 36 бит сверхдальний режим: до 180 м @ 1080р 60 Гц 24 бит (с кабелем Kramer BC-HDGKat6а) |
| Элементы управления |
Кнопки передней панели USB порт для обновления прошивки |
| Питание | 48 В, 630 мА |
| Рабочая температура | 0°...40 °C |
| Температура хранения | –40°...+70 °C |
| Относительная влажность воздуха | От 10 % до 90 % без конденсации |
| Охлаждение | Естественное |
| Материал корпуса | Алюминий |
| Размеры | 18,75 x 11,5 х 2,54 см, Ш х Г х В |
| Соответствие требованиям защиты окружающей среды | RoHs, WEEE |
| В комплекте | Блок питания |
| Опции |
Адаптер для 19'' стойки RK-T2B передняя панель черного цвета DIP-20BP |
